Wat is een wormwielreductor?
Een wormwielreductor bestaat uit een worm en wormwiel. Dit zijn twee tandwielen waarvan de richting van de as van de een loodrecht staat op de richting van de as van de ander. Het wormwiel lijkt op een normaal tandwiel. De worm heeft de vorm van een schroef en ligt over de vertanding van het wormwiel.
Wordt de worm aangedreven, wat meestal het geval is, dan zal het wormwiel traag gaan draaien. Dit gebeurt met een hoog koppel. Afhankelijk van de verhouding spiralen/tanden en het rendement van de overbrenging heeft een wormwielreductor een zelfremmend vermogen.
Wat is een tandwielkast?
Een tandwielkast is een mechanisch toestel voor het aanpassen van het toerental. Motorreductoren zijn tandwielkasten met een opgebouwde elektromotor. In de aandrijftechniek worden haakse tandwielkasten vaak gebruikt om een roterende beweging haaks verder te leiden.
Wanneer wordt een wormwielkast gebruikt?
De wormwielkast wordt vaak ingezet voor eenvoudiger en kleinere applicaties. Deze overbrenging bestaat uit het wormwiel van een bronslegering, aangedreven door een stalen worm. Een wormwielkast heeft een lage kostprijs dankzij de eenvoudige productie van de verschillende componenten.
Een nadeel is het lage rendement. Hoe groter de overbrengingsverhouding, des te lager het rendement (tot onder de 50 % en zelfs 40 %). De nauwkeurigheid is minder goed in vergelijking met tandwielkasten.
Verschil tussen een wormwielkast en tandwielkast
Bij haakse tandwielkasten snijden de hartlijnen van de assen elkaar; bij wormwielkasten kruisen de hartlijnen elkaar. Haakse tandwielkasten zijn van hoge kwaliteit. Ze hebben een compact en strak design wat helpt bij het behalen van de hoogste prestaties. Daarnaast zijn ze in staat om een wrijvingsvrije koppeloverbrenging te bouwen met behulp van een systeem in de kast zelf.
Echter, een belangrijk voordeel van wormwieloverbrengingen is dat zij een zeer grote overbrengingsverhouding kunnen hebben. Zij hebben een overbrengingsverhouding van i=100 bij een kleine afmeting en een relatief geringe massa is haalbaar. Bij een tandwielkast zijn hier drie trappen voor nodig. Dat is de reden dat bij een zeer geringe inbouwruimte en grote overbrengingsverhouding bijna altijd wordt gekozen voor een wormwielkast.
Berekenen kracht overdracht
Om de kracht te kunnen berekenen die een wormwiel doet men het aantal tanden van het wormwiel/ het aantal tanden van de wormschroef = de kracht reductie van het wormwiel.
Onderhoud

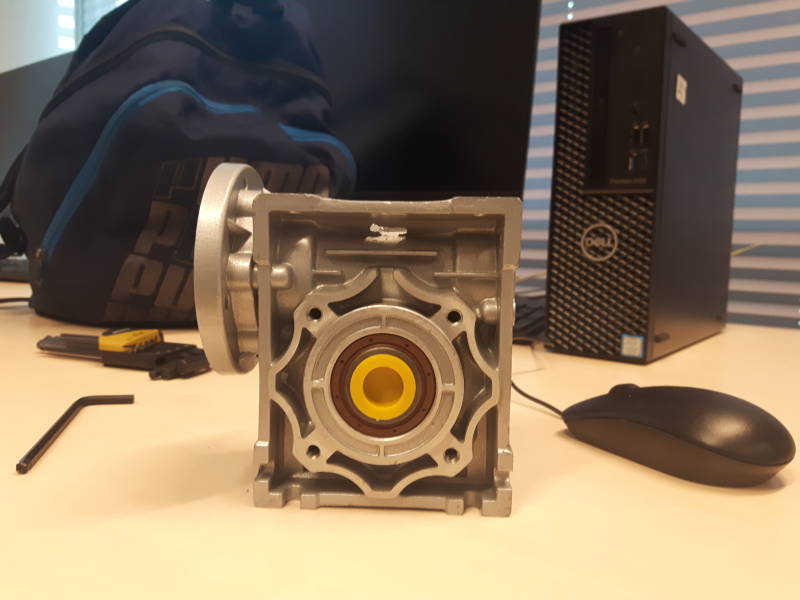

Hieronder vind u foto's van een live onderhoud aan de Newton GEARBOX NNDK40 wormwielkast.
